Mesure intelligente et automatique de vos microcomposants

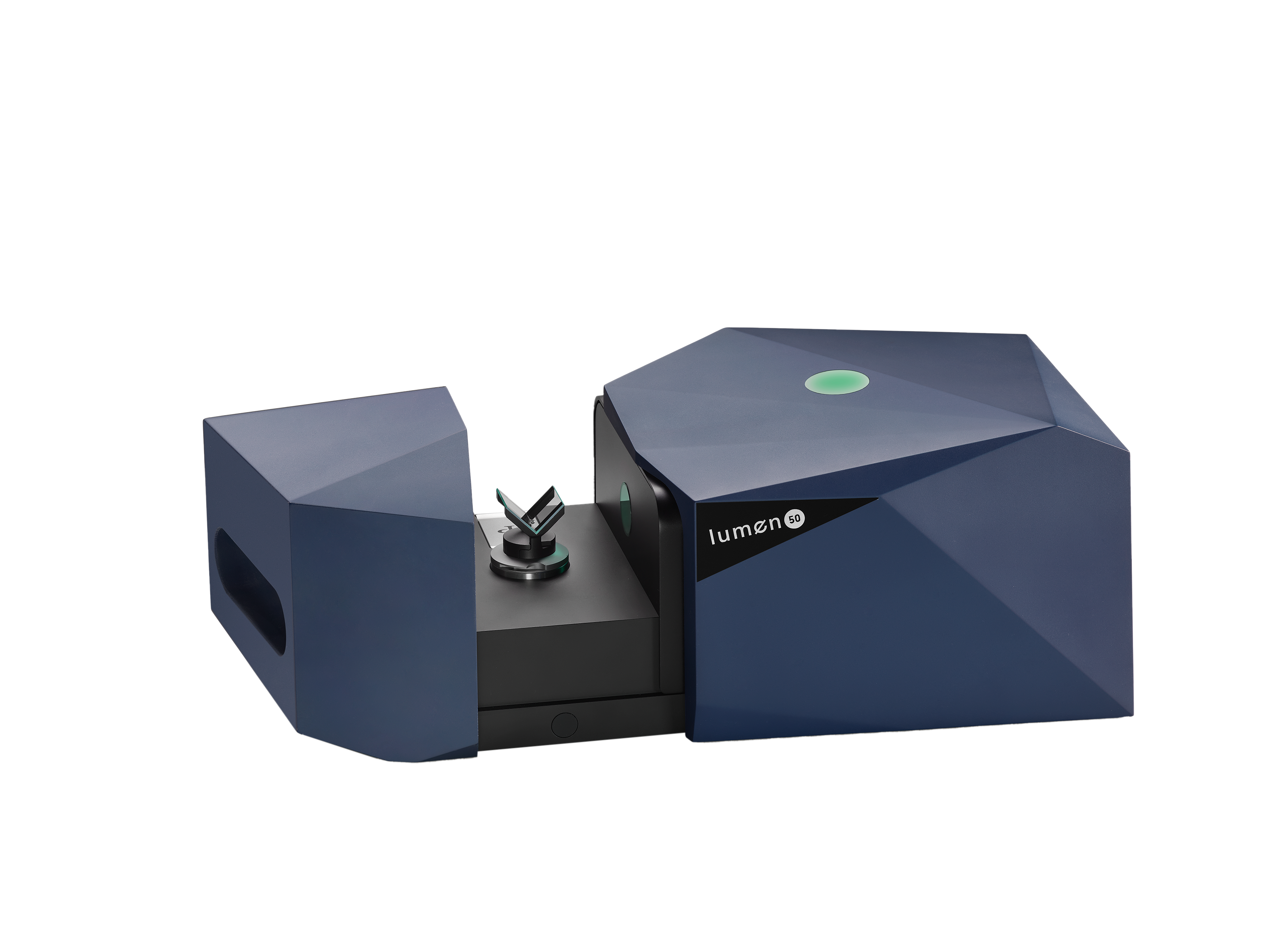

lumen est un appareil de mesure optique conçu pour fonctionner dans vos ateliers d’usinage. Il détecte automatiquement le numéro de pièce et le mesure avec précision pour un contrôle de qualité facile et rapide pour une production centrée sur les côtes nominatives via son interfaçage avec les correcteurs d’outils.

Compact et léger, il est facile à manipuler. lumen se referme automatiquement à la fin de chaque utilisation, protégeant ainsi la zone de mesure. Il est entièrement fabriqué et développé par notre équipe, qui propose des services personnalisés, y compris des aménagements adaptés à vos pièces. En combinaison avec le module de nettoyage drop, il offre l’avantage unique de mesures optiques directement à côté des machines d’usinage.

Mesure optique directement dans vos ateliers d’usinage

De construction robuste, lumen détecte automatiquement le programme nécessaire à l’inspection de la pièce. lumen minimise les variations de mesure d’un opérateur à l’autre grâce à sa facilité d’utilisation et à sa fiabilité. Il permet des mesures précises et rapides avec un minimum de formation.

Conçu pour une utilisation à proximité de vos machines
Positionnement naturel des pièces dans le posage en V
Analyse intelligente de la propreté du posage avant la mesure
Nettoyage simple et rapide du posage

Mesure intelligente et automatique de vos microcomposants

Notre logiciel Prism, conforme à la norme NIHS, permet une programmation rapide et facile. Les mesures de filetage, par exemple, peuvent être créées en quelques clics.

Son interface claire et ergonomique permet une analyse visuelle rapide des variations et des résultats. La détection automatique des programmes est une fonction très appréciée des opérateurs, qui permet une utilisation souple et efficace de l’appareil.

En option, une licence est disponible pour la programmation à distance, sans pièce. Il suffit d’utiliser un fichier DXF pour générer les programmes à l’avance.

Connecté à votre réseau, l’appareil de mesure des lumens alimente la base de données pour la traçabilité des mesures effectuées. Les mises à jour sont disponibles gratuitement sur notre site internet dans la rubrique dédiée.

petitpierre lumen instrument de mesure optique

lumen instrument de mesure optique petitpierre

Éléments à commander séparément

posage pour appareil de mesure lumen en v

Posage vertical en V à 90°

Posage en V pour axe décolleté

Posage vertical en V à 70°

Posage en V pour axe décolleté de très petites dimensions

Posage horizontal

Posage plateau

Posage à deux lames

Posage avec zones d’appui réglable

Posage sur demande

Posages adaptés à vos pièces

PC 24 pouces

PC 24 pouces all-in-One touch

Spécifications

Tableau des spécifications de l’appareil de mesure (champ de vision, précision, répétabilité).

Modèle	Champ De Vision [mm]	Justesse (ø) [µm]	Répétabilité (+/-2σ) [µm]
50	16.8 x 12.6	+/- 1.6	1.6
75	11.2 x 8.4	+/- 1.2	0.9
100	8.4 x 6.3	+/- 0.8	0.5
150	5.6 x 4.2	+/- 0.6	0.4
200	4.2 x 3.1	+/- 0.6	0.3

Descriptif Technique

L’appareil de mesure du flux lumineux propose cinq modèles différents, chacun équipé d’une optique adaptée à la mesure de pièces de différentes tailles, avec une résolution optimale.

Téléchargez le PDF
